diy led aquascape


assalamualaikum wr. wb.
selamat pagi/siang/sore/malam semuanya
ini proyek DIY-LED untuk tank 60x40x30 gex.
ini adalah project pertama kerjasama saya dan kosasih(ini orang yang bujuk2 buat bikin led) terimakasih bro.
diy LED ini masih jauh dari kata bagus dan masih perlu perbaikan sono-sini.

oke langsung dimulai aja ya:

pertama sediakan alat-alat untuk ngerakitnya bisa dilihat dari foto bawah:










































kedua kita bisa merancang hoodnya disini saya menggunakan akrilik sebagai hoodlampunya, kotak kecil yang lubang 4 digunakan sebagaitempat menyimpan driver lednya.


















ketiga mulai merancang formasi emmiter yang akan dirakit, foto before masih terdapat beberapa spot cahaya sehingga dibongkar dan diperbaharui posisinya.














keempat bisa kita hitung dengan exel calculator untuk mengetahui jumlah led yang digunakan, catatan jika menggunakan emmiter merek abal-abal seperti yang saya gunakan maka sebaiknya tambahkan 10-20% penggunaan emmiternya.















penjelas:
1. pasti uda pada tau kan exel kalkulator di atas? g tau atau blom punya segera baca dan donlot di thread LED superwen
2. abaikan bagian atas dan bawah fokus pada bagian tengah yang dilingkari, saya pakai bagian 2 untuk mencari spesifikasi yang pas untuk tank 60x30x40
3. lumen per led bagian ini saya isi 100 karena rata2 led 1watt memiliki lumen 100 sampai 130 namun karena dicampur led biru dan merah yang lumen nya lebih sedikit antara 25-30 lumen, maka saya ambil tengah nya aja 100 lumen per led. anggap saja patokan kasar nya segitu karena jumlah led putih lebih banyak dipakai dibanding biru dan merah
4. PAR saya isi 60 karena pengen lampu dengan spesifikasi highlight (55-60) untul med light dan low light silakan cari sendiri
5. Number of LED rows atau jumlah baris led. sebenernya ini berhubungan erat dengan lebar aquarium yang digunakan. perlu pertimbangan yang baik untuk menentukan jumlah baris led setidaknya buatlah sketsa tank dan LED untuk menentukan jumlah baris LED. pada rancangan ini, jumlah baris adalah 2 sketsa menyusul di bawah
6. LED height atau tinggi led, yang dimaksud disini adalah tinggi led ke permukaan bawah tank (substrat) dengan rincian:
tinggi tank = 40cm
jarak LED dari permukaan atas tank = 15cm
total 55cm = 21,65 Inci
7. cone angel ini maksudnya lensa yang mo dipakai, kita rencananya mo pakai lensa 60 derajat, maka masukin 60 disini. (apabila tinggi tank kurang dari 60cm maka sebaiknya tindak menggunakan lensa karena malah akan mengakibatkan pencahayaan kurang merata)
8. setelah semua data diisikan maka akan muncul jarak antar LED yang akan menjadi patokan jumlah total led. dengan masukan data2 di atas maka patokan jarak nya adalah 1,73 inci namun karena menggunakan led yang tidak jelas asal-usul nya (maaf), maka gunakan jarak 30% lebih rapat dari patokan tersebut sehingga hitungannya:
1,73 inci x 30/100 = 0,52
1,73-0,52 = 1,21 inci atau sekitar 3cm

kelima hasil sementara jadinya :D







 tambahan beberapa foto  pengerjaan.

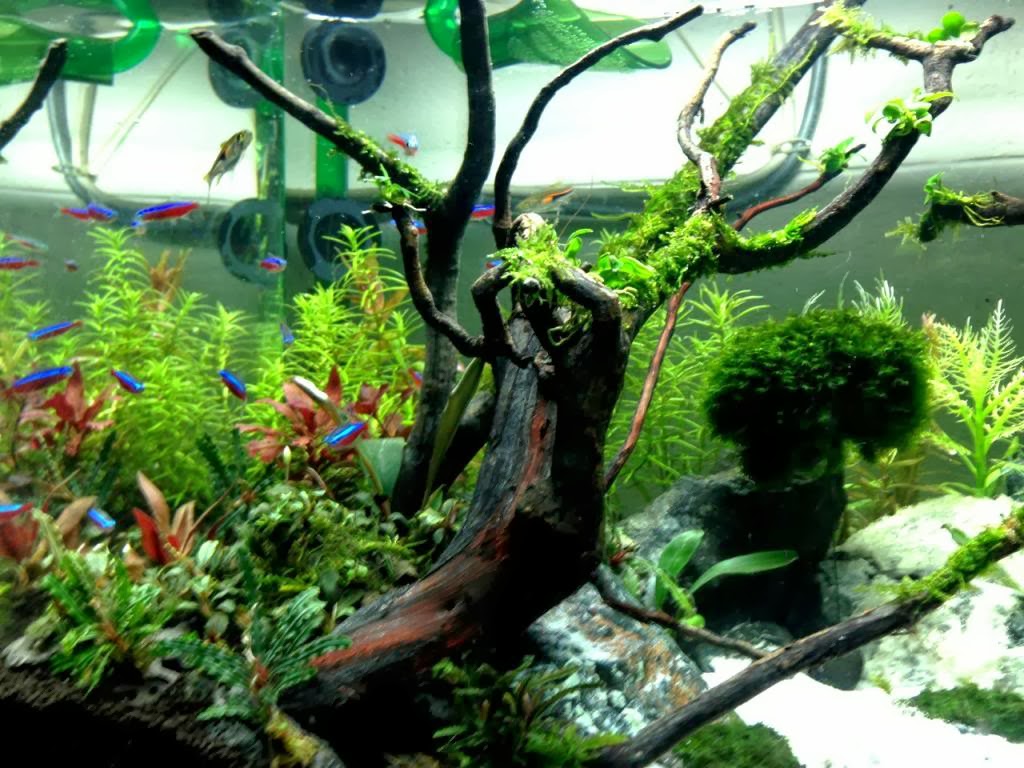

pengaplikasian ke tank saya :



aquascape


Cara membuat Aquascape:
bahan-bahan:
1. Aquarium sebagai wadah nya
2. Lampu sebagai pengganti cahaya matahari
3. Filter sebagai sirkulasi air
4. Pasir / Soil
5. Pupuk Dasar(jika dirasa perlu) Pupuk Cair
6. Tanaman
7. fauna bisa ikan udang dan keong
8. CO2 (Bisa membuat sendiri) sesuai kebutuhan taneman saja

oke langsung saja kita mulai prakteknya
langka pertama sediakan aquariumnya: disini saya pakai 40x25x30





















langkah kedua: masukan bakteri starter, pukdas dan keramik ring jika diperlukan.





















Langkah ketiga: susun hardscape bisa pakai kayu dan batu, saya menggunakan keduanya sebagai hardscape.

















Langkah keempat: setelah selesai penyusunan hardscape tinggal tambahkan soil/pasir
















langkah kelima: sediakan taneman untuk di masukan ke dalam aquariumnya, disini saya menggunakan jenis taneman gampang seperti anubias, bucephalandra dan beberapa moss.
















Langkah keenam: proses penanaman disini saya hanya mengikat beberapa tanaman, mengikat anubias dikayu dan fissiden moss dibatu.





















Langkah ketujuh: karena biasa proses penanaman memakan waktu cukup lama, maka usahakan tanaman agar selalu lembab dengan cara di spray dengaan air dan tutup dengan tissu/kertas


















selanjutnya bisa disusul dengan menanam taneman berakar dibagian belakang.

Langkah kedelapan: setelah proses penanaman selesai kita bisa memasukan air secara perlahan-lahan, diikuti dengan pemasangan filter lampu dan lain2.


hasilnya : lumayan lah dari pada lumanyun :D tambahkan ikan/udang agar mempercantik aquascape anda.


bagian kiri
bagian kanan






























foto full:




demikan lah tutorial dari saya semoga berguna, maaf kalau foto kurang lengkap dan lain2. Happy scaping.
